Trong thế giới chính xác của điện tử 3C, đầu nối giống như “giao diện thần kinh” của thiết bị — chỉ cần terminal lệch đi một chút hoặc sai lệch cao độ một chút thôi cũng có thể khiến tín hiệu của điện thoại và máy tính bị “đình công”!
Phương pháp kiểm tra thủ công truyền thống dựa vào mắt thường không chỉ hiệu suất thấp mà còn dễ bỏ sót lỗi. Với 14 năm kinh nghiệm chuyên sâu về thị giác máy, Haizhichen đã xây dựng một giải pháp “kiểm tra toàn diện” cho đầu nối, giúp hoàn tất trong một lần các hạng mục kiểm tra như độ chính xác vị trí, độ đồng phẳng và chiều dài.
Yêu cầu dự án: chúng ta cần thực hiện những hạng mục “kiểm tra” nào cho đầu nối?
Độ chính xác vị trí của terminal: bảo đảm mỗi terminal đều “nằm” đúng tại tọa độ thiết kế, không bị lệch vị trí
Độ đồng phẳng của terminal: loại bỏ tình trạng terminal “cao thấp không đều”, bảo đảm tiếp xúc ổn định, không lỏng lời
Chiều dài terminal phía trên: kiểm soát chính xác “độ nhô ra” của terminal, tránh quá dài hoặc quá ngắn làm ảnh hưởng đến quá trình lắp ráp
Sản phẩm tương thích: bao phủ toàn bộ vật liệu nhựa màu đen và màu tự nhiên, tương thích đầy đủ với các sản phẩm từ 2–18 PIN (đều có thể đo được với bước pitch 1,25 mm / 1,5 mm)
⚙️ Cấu hình kỹ thuật: độ chính xác vượt trội đến từ đâu?
Để phát hiện những sai lệch cực nhỏ ở mức 0,01 mm, “thiết bị kiểm tra thị giác” của chúng tôi được trang bị cấu hình mạnh mẽ toàn diện:
Hình ảnh độ phân giải cao: camera công nghiệp 9 megapixel, bao phủ trường nhìn lớn 43 mm, ghi lại đầy đủ mọi chi tiết của terminal
Độ chính xác cấp micromet: độ chính xác lý thuyết ≈ 0,01 mm/pixel, có thể nhận diện chính xác cả những sai lệch còn nhỏ hơn sợi tóc
Tốc độ siêu nhanh: thời gian kiểm tra cho mỗi sản phẩm chỉ 800 ms, đáp ứng được tốc độ “nhanh như bay” của dây chuyền 3C
Phối hợp hiệu quả cao: chỉ với một lần chụp ảnh, hệ thống đồng thời xuất ra 3 kết quả kiểm tra, không cần chụp lặp lại

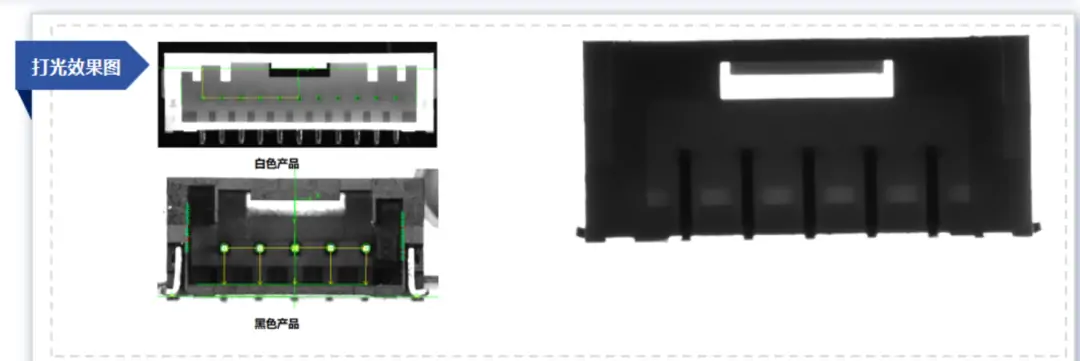

Giải pháp chiếu sáng thông minh: giúp cả sản phẩm màu đen lẫn màu trắng đều “hiện hình rõ nét”
Các sản phẩm nhựa với màu sắc khác nhau có đặc tính phản sáng và hấp thụ ánh sáng rất khác nhau. Vì vậy, chúng tôi đã thiết kế giải pháp chiếu sáng chuyên biệt, giúp cả hai loại sản phẩm đều có thể hiển thị hình ảnh rõ ràng:
Hiệu quả kiểm tra: sai lệch cấp micromet không thể ẩn giấu

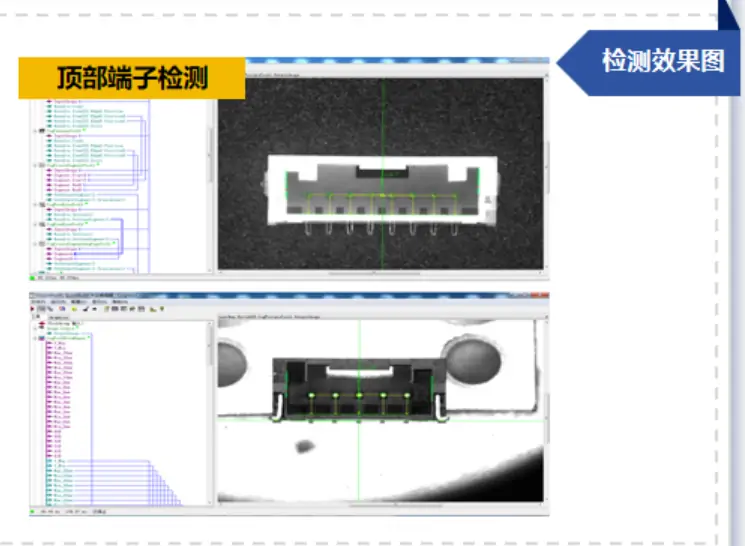

1. Kiểm tra terminal phía trên: “điểm danh định vị” cho từng terminal
Thuật toán khóa chính xác biên dạng và tâm điểm của terminal, đồng thời tính toán theo thời gian thực độ lệch trên trục X/Y, giúp mỗi terminal đều ở đúng vị trí chuẩn xác, không còn lo tình trạng “đứng sai vị trí” nữa!

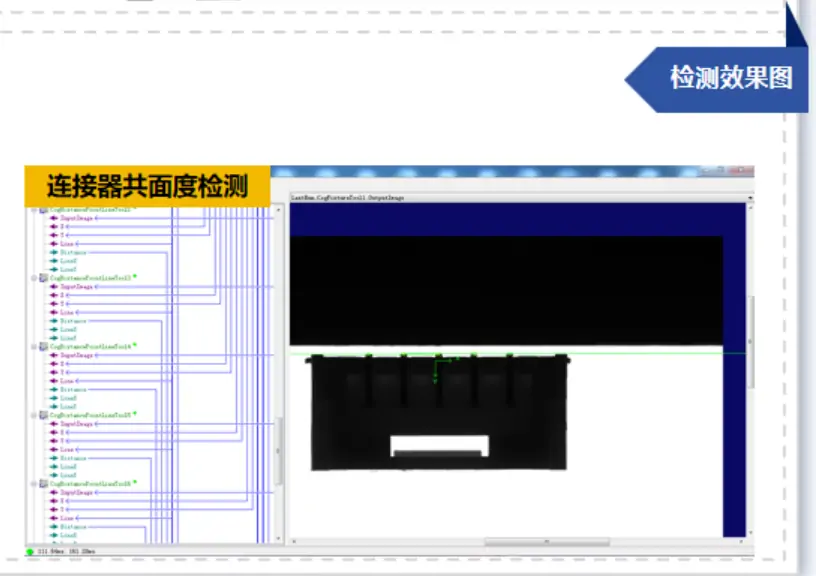

2. Kiểm tra độ đồng phẳng: giúp các terminal “thẳng hàng trên cùng một đường”
Chụp ảnh đa góc nhìn kết hợp với phân tích thuật toán giúp trực quan hóa độ chênh cao của terminal, khiến mọi tình trạng cao thấp không đồng đều đều được phát hiện ngay lập tức, qua đó loại bỏ triệt để nguy cơ tiếp xúc kém!
Giá trị của giải pháp: “bộ tăng tốc” giúp nâng cao chất lượng và hiệu quả cho sản xuất thông minh
✅ Nâng cấp độ chính xác: kiểm tra ở cấp độ micromet thay thế kiểm tra thủ công, nói lời tạm biệt với tình trạng bỏ sót và kiểm tra sai
✅ Hiệu suất bứt phá: tốc độ kiểm tra800 ms / sản phẩm, ngay cả dây chuyền tốc độ cao cũng có thể đáp ứng dễ dàng
✅ Thích ứng linh hoạt: chuyển đổi nhanh giữa sản phẩmmàu đen / màu tự nhiên và nhiều cấu hìnhPIN khác nhau, thay đổi mẫu mã không còn phiền phức
✅ Truy xuất dữ liệu: dữ liệu kiểm tra được tải lên theo thời gian thực, giúp việc truy tìm nguyên nhân gốc rễ của vấn đề chất lượng trở nên thuận tiện hơn
✅ Giảm gánh nặng chi phí: giảm sự phụ thuộc vào nhân công, đồng thời cắt giảm chi phí do hàng lỗi phải sửa chữa lại hoặc bị loại bỏ
Kết luận
Từ điện thoại di động đến máy tính, từ máy tính bảng đến thiết bị thông minh, bên trong vóc dáng nhỏ bé của đầu nối là vô số yêu cầu kỹ thuật tinh vi. Với 14 năm tích lũy chuyên sâu trong lĩnh vực thị giác máy, Haizhichen đã biến những công việc kiểm tra chính xác vốn phức tạp trở thành quy trình vận hành đơn giản, dễ sử dụng, qua đó giúp ngành sản xuất thông minh 3C trở nên chính xác hơn và hiệu quả hơn.
