Với 15 năm chuyên sâu trong lĩnh vực thị giác máy công nghiệp, Haizhichen đã đánh trúng những điểm đau cốt lõi của công tác kiểm tra terminal, mang đến giải pháp chuyên biệt cho kiểm tra biến dạng và kiểm tra có/không của terminal. Với độ chính xác cấp vi mô 0,02 mm, hệ thống có thể quét kiểm tra nhanh 16–20 terminal chỉ trong 0,5 giây, đồng thời nâng tối đa cả hiệu suất kiểm tra lẫn độ chính xác, qua đó xây dựng tuyến phòng vệ vững chắc cho kiểm soát chất lượng trên các dây chuyền sản xuất 3C.
Mục tiêu kiểm tra cốt lõi: giải quyết trọn vẹn hai điểm đau lớn
Giải pháp lần này tập trung vào hai nhu cầu cốt lõi trong kiểm tra terminal, nhằm đạt được “bao phủ toàn diện mọi lỗi khuyết” và chặn sản phẩm lỗi ngay từ nguồn.
✅Kiểm tra có/không của terminal: Trong chu kỳ cấp liệu 0,5 giây, hệ thống có thể nhanh chóng nhận diện liệu terminal có bị lắp thiếu hoặc bị thiếu vắng hay không, qua đó ngăn chặn tuyệt đối tình trạng terminal rỗng đi vào công đoạn tiếp theo.
✅Kiểm tra biến dạng terminal: Hệ thống có thể phát hiện chính xác các vấn đề biến dạng như lệch nghiêng, khoảng cách không đồng đều và sai lệch cao thấp của terminal, từ đó bảo đảm độ chính xác của kết nối terminal.
⚙️Cấu hình công nghệ cốt lõi: độ chính xác 0,02 mm — nhìn rõ mới đo chuẩn
Hiệu quả kiểm tra chính xác không thể tách rời khỏi cấu hình phần cứng đáng tin cậy. Dựa trên nhịp độ vận hành của dây chuyền và yêu cầu về độ chính xác kiểm tra, Haizhichen đã thiết lập hệ thống kiểm tra theo hướng tùy chỉnh, với các thông số đều là những “thông số cứng” thực tế và có giá trị thực dụng cao.
◆ Lựa chọn camera: camera công nghiệp 1,3 megapixel (1280×960), bảo đảm cân bằng giữa độ phân giải và tốc độ kiểm tra, phù hợp với yêu cầu vận hành của dây chuyền tốc độ cao.
◆ Trường quan sát kiểm tra: mỗi camera đơn có thể bao phủ phạm vi kiểm tra 25 mm, cho phép hoàn tất việc thu nhận hình ảnh của 16–20 terminal chỉ trong một lần chụp, từ đó tối ưu tối đa hiệu suất kiểm tra.
◆ Tính toán độ chính xác: độ chính xác trên mỗi pixel = 25 ÷ 1280 ≈ 0,02 mm/pixel! Mức độ chính xác này ấn tượng đến mức nào? Nó còn nhỏ hơn khoảng 1/3 đường kính của một sợi tóc, nên dù terminal chỉ xuất hiện biến dạng rất nhỏ, hệ thống vẫn có thể phát hiện chính xác mà không bỏ sót.

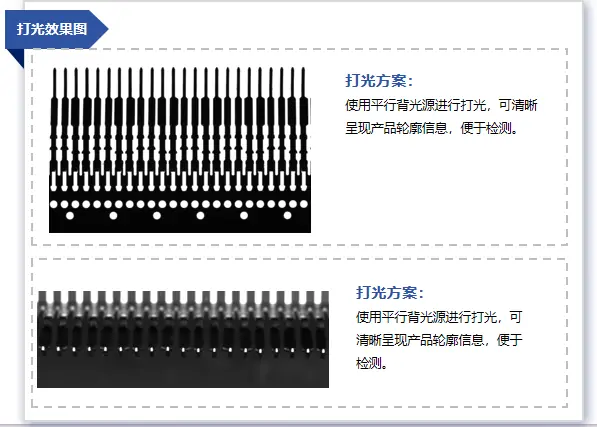

Thiết kế chiếu sáng tinh tế: đèn nền song song giúp đường nét của terminal “lộ rõ nguyên hình”
Cốt lõi của kiểm tra thị giác nằm ở việc “nhìn thật rõ”, và giải pháp chiếu sáng chính là yếu tố then chốt quyết định độ rõ của hình ảnh. Dựa trên đặc điểm cấu trúc của terminal, Haizhichen áp dụng phương án chiếu sáng bằng nguồn sáng nền song song, mang lại hiệu quả rất nổi bật: khi sử dụng nguồn sáng nền song song để chiếu, hệ thống có thể tách biệt rõ ràng nền sản phẩm và đường viền của terminal, đồng thời loại bỏ các yếu tố gây nhiễu như phản quang và bóng đổ, giúp hình thái của từng terminal đều được hiển thị rõ ràng, trực quan. Dù là terminal bình thường hay terminal bị biến dạng, bị thiếu, đường biên dạng vẫn luôn rõ nét và dễ nhận biết, từ đó tạo nền tảng hình ảnh sạch, chính xác và đáng tin cậy cho các thuật toán kiểm tra ở bước tiếp theo.

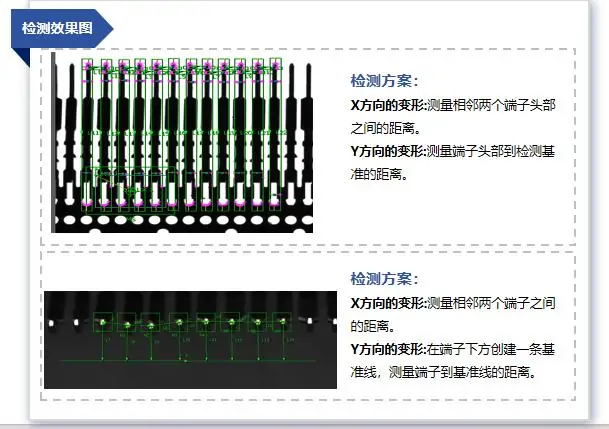

Phân tách phương án kiểm tra: kiểm soát hai chiều X/Y, mọi biến dạng đều không thể ẩn giấu
Dựa trên khả năng thu nhận hình ảnh rõ nét, kết hợp với thuật toán kiểm tra được tùy chỉnh riêng, hệ thống có thể thực hiện việc đánh giá chính xác tình trạng biến dạng của terminal. Toàn bộ quy trình có logic rõ ràng và có thể triển khai hiệu quả trong thực tế.
◆ Kiểm tra biến dạng theo hướng X: đo khoảng cách giữa phần đầu của hai terminal liền kề, sau đó đối chiếu với phạm vi dung sai tiêu chuẩn. Nếu sai lệch khoảng cách vượt quá giới hạn cho phép, hệ thống sẽ lập tức xác định là NG, qua đó phát hiện chính xác các lỗi như terminal lệch trái/phải hoặc khoảng cách không đồng đều.
◆ Kiểm tra biến dạng theo hướng Y: tạo một đường chuẩn phía dưới terminal, sau đó đo khoảng cách từ đầu terminal đến đường chuẩn này để xác định xem terminal có bị cong vênh lên/xuống hoặc lệch cao thấp hay không, qua đó bảo đảm độ chính xác theo phương thẳng đứng của terminal.
✨ Ưu thế cốt lõi của giải pháp: phù hợp với dây chuyền sản xuất, vận hành ổn định và hiệu quả cao
• Khả năng thích ứng cao: với nhịp cấp liệu 0,5 giây và năng lực kiểm tra 16–20 terminal mỗi lần, giải pháp này phù hợp hoàn hảo với các dây chuyền sản xuất 3C tốc độ cao, không làm ảnh hưởng đến nhịp độ sản xuất.
Kiểm tra độ chính xác cao: với độ chính xác đơn pixel đạt 0,02 mm, hệ thống có thể bao phủ cả những khuyết tật cực nhỏ ở cấp độ tương đương sợi tóc, giúp tỷ lệ bỏ sót gần như bằng 0.
Chiếu sáng chống nhiễu: phương án đèn nền song song giúp giải quyết triệt để các vấn đề như phản quang và đường viền mờ, bảo đảm quá trình thu nhận hình ảnh ổn định và tỷ lệ phán đoán sai ở mức rất thấp.
Tự động hóa toàn bộ quy trình: từ thu nhận hình ảnh, đánh giá biến dạng đến xuất kết quả đều được thực hiện hoàn toàn tự động, không cần nhân sự túc trực, qua đó giúp giảm đáng kể chi phí nhân công.
Haizhichen luôn lấy bối cảnh công nghiệp làm trọng tâm, chuyên sâu trong công nghệ thị giác máy suốt 15 năm. Từ phương án chiếu sáng đến thiết kế thuật toán, mọi chi tiết đều được tinh chỉnh xoay quanh nhu cầu thực tế của dây chuyền sản xuất. Kiểm tra terminal chỉ là một lát cắt nhỏ trong năng lực phục vụ ngành 3C của chúng tôi. Dù là các biến dạng rất nhỏ của terminal hay các bài toán kiểm tra phức tạp đối với linh kiện 3C, Haizhichen đều có thể dựa trên nền tảng tích lũy công nghệ để cung cấp các giải pháp tùy chỉnh cho doanh nghiệp. Nếu dây chuyền của bạn cũng đang gặp phải các vấn đề như hiệu quả kiểm tra terminal thấp hoặc tỷ lệ bỏ sót cao, vui lòng liên hệ qua kênh hậu trường để nhận giải pháp kiểm tra chuyên biệt. Hãy theo dõi Haizhichen để khám phá thêm nhiều案例 thực chiến về thị giác máy công nghiệp, cùng thúc đẩy nâng cấp thông minh cho ngành 3C.
